A Engracon Engenharia e Arquitetura Ltda é representante oficial na América do Sul da Cervenka Consulting, uma renomada empresa da República Tcheca. A Cervenka Consulting é desenvolvedora do software ATENA, um dos programas mais avançados da atualidade para análise do concreto estrutural. Conheça abaixo os principais detalhes do programa ATENA e entre em contato conosco para maiores informações sobre cursos, treinamentos e aquisição desse poderoso software.

Descrição

ATENA é um renomado software para a análise estática e dinâmica de estruturas em concreto estrutural. O programa pode simular o comportamento real de uma estrutura, incluindo efeitos como fissuração e esmagamento do concreto, bem como o escoamento das armaduras. Isso possibilita aos engenheiros estruturais a verificação de suas estruturas em uma ambiente amigável, com um ambiente gráfico avançado. Com mais de 400 instalações ao redor do mundo, ATENA é o sucessor do bem estabelecido programa SBETA. ATENA é desenvolvido pela Červenka Consulting Ltd. (http://www.cervenka.cz/), com sede em Praga na República Tcheca.

Características

  • Elementos Finitos
    • Elementos isoparamétricos 2D quadrilaterais e triangulares;
    • Elementos axisimétricos;
    • Elementos do tipo "truss" para as armaduras;
    • Apoios em mola ("spring supports");
    • Cabos externos ("external cable elements");
    • Interface.
  • Modelos constitutivos
    • Modelo 2D SBETA para tratamento do concreto, incluindo concreto de alta resistência: modelos de fissuração distribuída ("semared cracks"), crack-band, energia de fraturamento ("fracture-energy-based softening"), Modelo de Kupfer para ruína à compressão, retenção variável de cisalhamento e redução da resistência do concreto fissurado;
    • Modelo 3D fracture-plastic concrete model basedo no modelo de Menetrey-Willam: fissuração distribuída ("smeared cracks"), abrandamento por energia de fraturamento ("fracture-energy based softening"), Compression Field Theory, aggregate interlock in shear, non-associated plasticity, user defined functions, variable parameters.
    • Armaduras com comportamento bi-linear e multi-linear. Armaduras com definição de aderência;
    • Plasticidade de Von-Mises para metais;
    • Modelo de Drucker-Prager para solos e rochas;
    • Bazant M4 microplane concrete.
    • Reinforcement cyclic.
    • Interface com Mohr-Coulomb material law.
    • Isotropic elastic.
    • Molas com comportamento não-linear.
  • Carregamentos
    • Casos de carga : peso próprio, cargas concentradas e distribuídas, apoios, deformações impostas, temperatura, retração, protensão;
    • Passos de carga: combinação de passos de carga, métodos de solução.
    • Histórico de carregamento arbitrário em passos, não-proporcional e cíclico;
    • Método de construção (indireto)
  • Métodos de Solução
    • Direct solver
    • Newton-Raphson and modified Newton-Raphson.
    • Arc-length. Line-search.
    • Tangential and elastic stiffness.

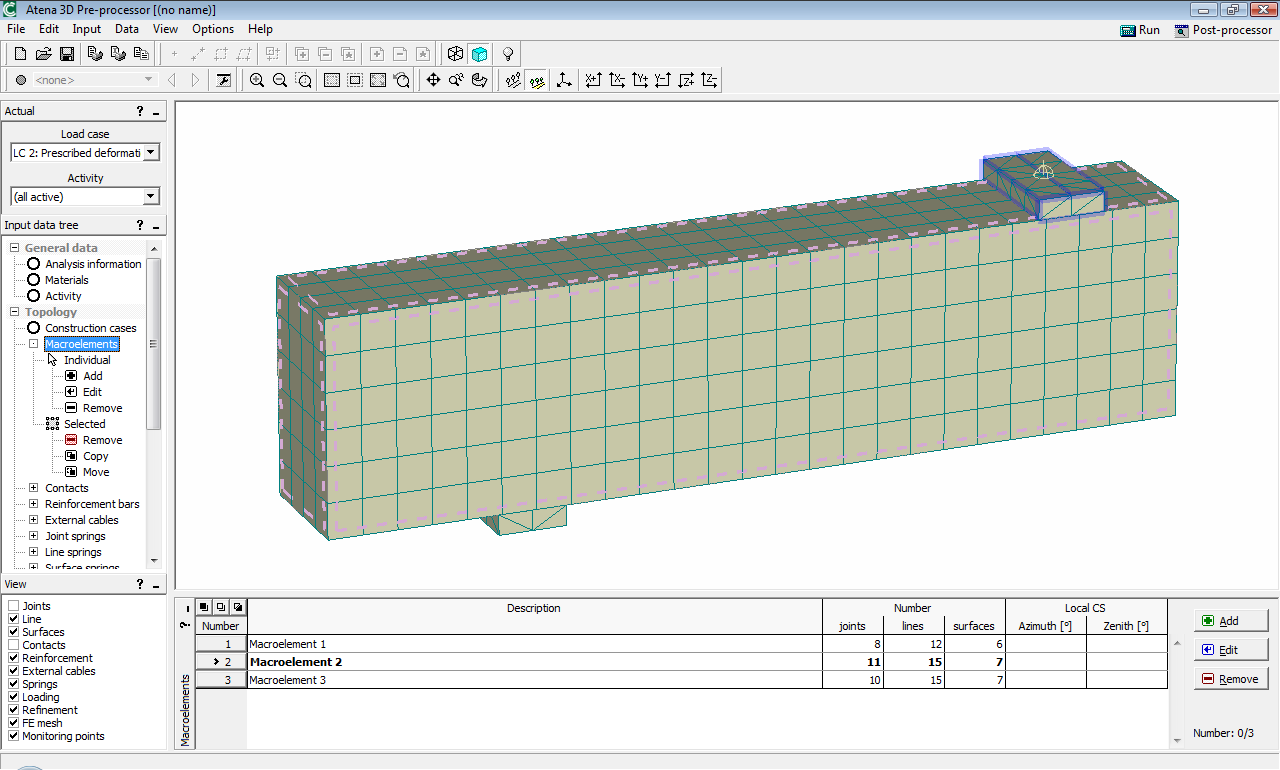

  • Graphical user interface (GUI)

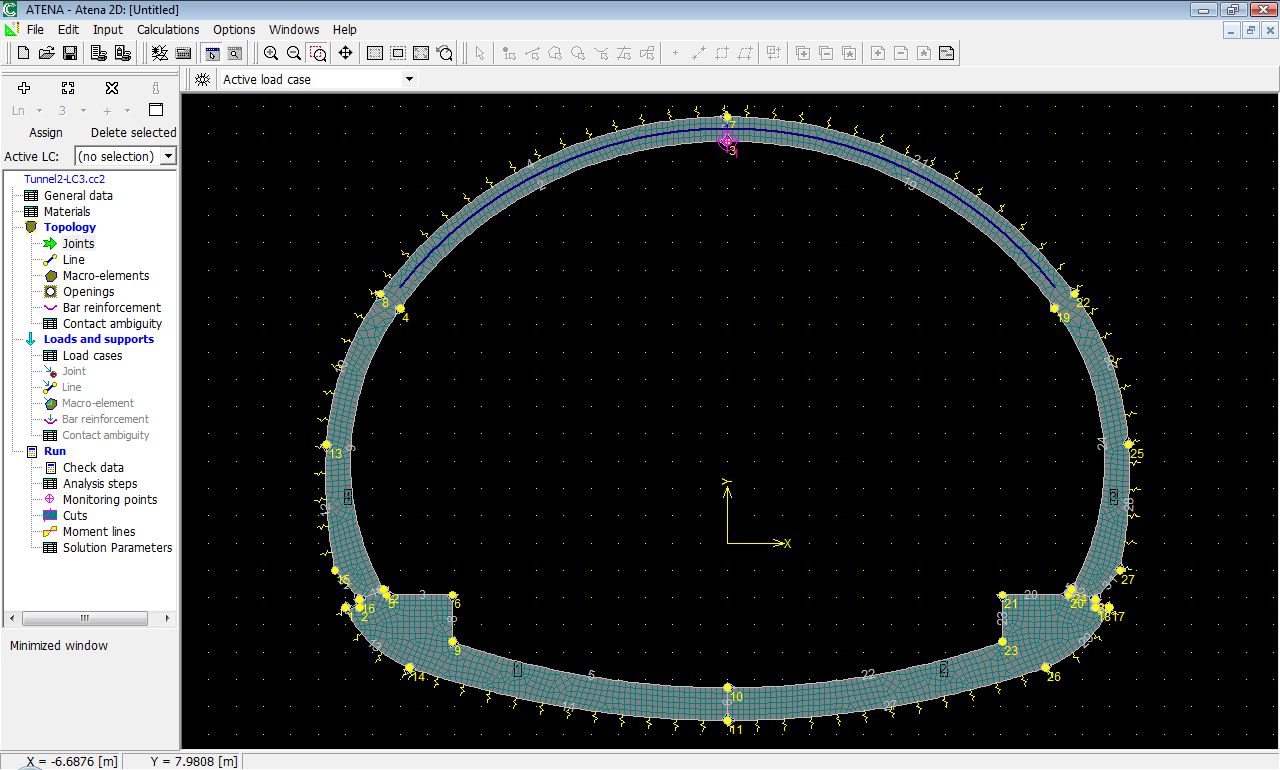

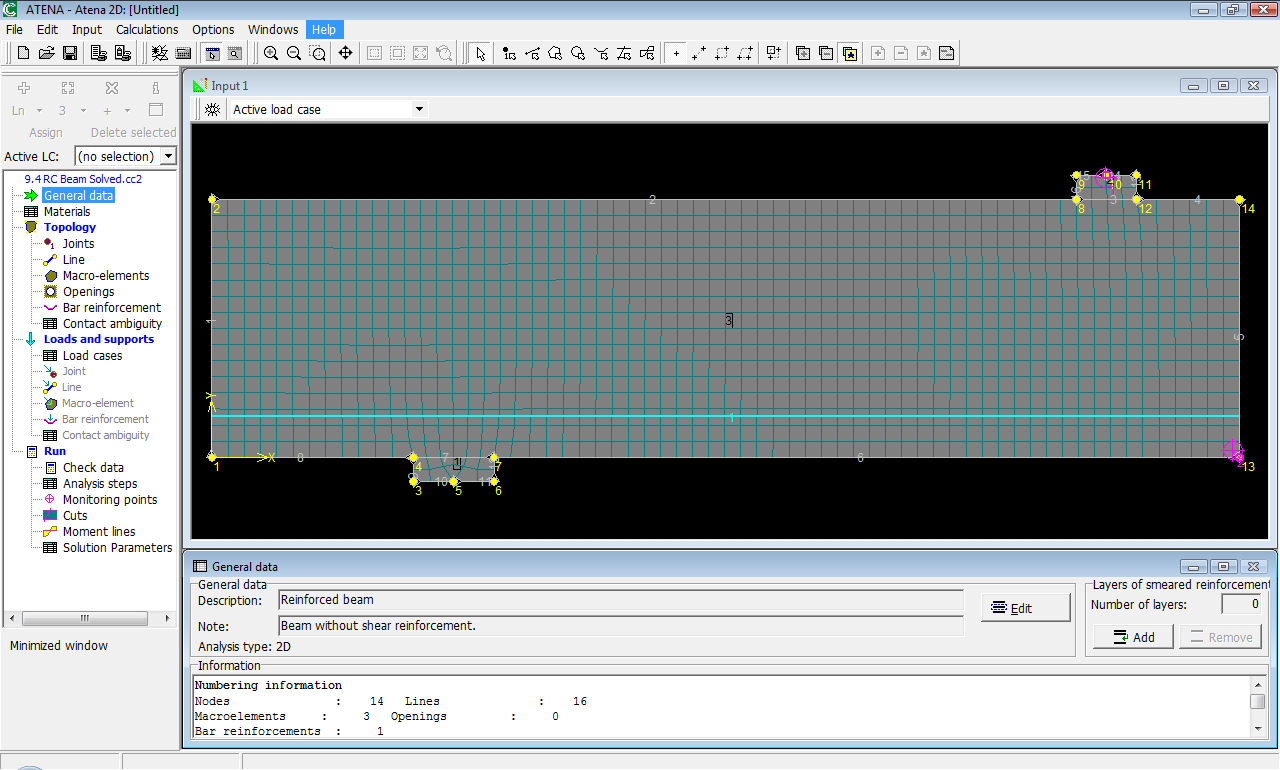

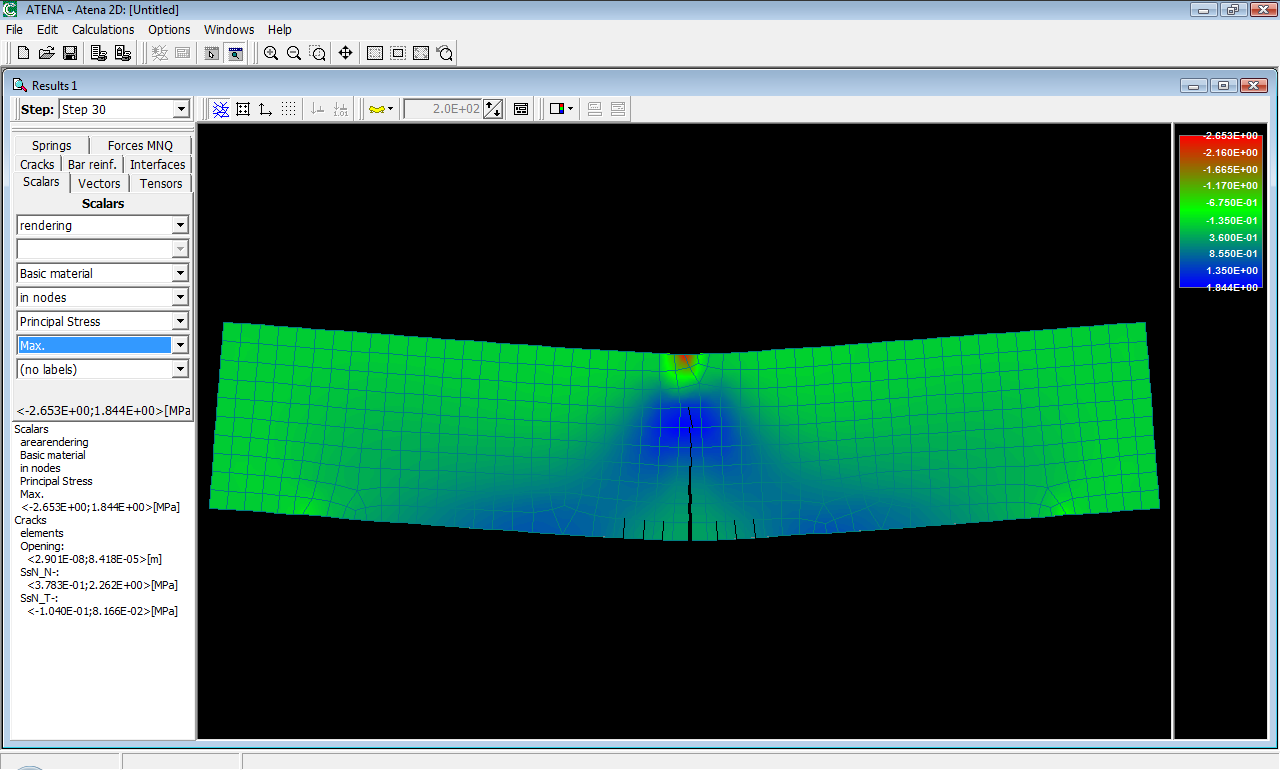

    • 2D GUI com pré-processamento (modelagem geométrica, definição de armaduras distribuídas ou concentradas, geração automática de malhas, definição de propriedades dos materiais, cargas e apoios, métodos de solução, monitoramento dos deslocamentos), solução (non-linear FE solution, monitoramento gráfico da solução, restart) e pós-processamento (iso-linhas, iso-areas, renderização, vetores, tensores, fissuras, diagramas de respostas, cortes e seções, forças internas (N,V,M) e arquivo de saída de dados configurado pelo usuário.

Configurações mínimas de hardware:

  •  MS Windows XP SP2/W7/Vista SP1/2000 SP4 Rollup 1, 512 MB RAM memory (1GB for W7 and Vista) and 40 GB HDD, graphics resolution 1024x768.

Configurações recomendadas de hardware

  •  MS Windows XP/Vista/7, 4GB RAM memory, 500 GB hard disk, graphics card with resolution of 1280x1024 and OpenGL 3D-acceleration, designed for CAD (e.g. nVidia Quadro, ATI FireGL/FirePro).

Comparação entre as diferentes versões de ATENA

  Module  Eng. 2D Eng. 3D Science Full

1. Finite elements
1.1 2D basic elements √ √ √ √
1.2 Axisymmetrical elements √ √ √ √
1.3 3D basic elements   √ √ √
1.4 2D higher order elements     √ √
1.5 Higher order Axisym. elements     √ √
1.6 3D higher order elements   √ √ √
1.7 Shell high order element   √ √ √
1.8 3D beam high order element     √ √
1.8 2D interface element √ √ √ √
1.9 3D interface element   √ √ √
1.10 2D external cable element √ √ √ √
1.11 3D external cable element   √ √ √
1.12 Bond element for bars √ √ √ √

2. Material models
2.1 2D basic materials √ √ √ √
2.2 3D basic materials √ √ √ √
2.3 3D variable material √ √ √ √
2.4 3D user material √ √ √ √
2.5 Bazant M4 microplane mat. √ √ √ √
2.6 Drucker-Prager material √ √ √ √
2.7 Reinforcement material √ √ √ √
2.8 Reinforcement cyclic material √ √ √ √
2.9 Interface material √ √ √ √
2.10 Bond for reinforcement √ √ √ √
2.11 Temperature dependent (fire)     √ √

3. Solution methods
3.1 Direct Gauss LU elimination √ √ √ √
3.2 Sparse iterative solution   √ √ √
3.3 Eigenvalue solution     √ √

4. Analysis types
4.1 Static √ √ √ √
4.2 Dynamic     √ √
4.3 Transport (heat conduction)     √ √
4.4 Creep and shrinkage     √ √
4.5 Construction process   √ √ √

5. Graphical user interface
5.1 ATENA 2D GUI √ √   √

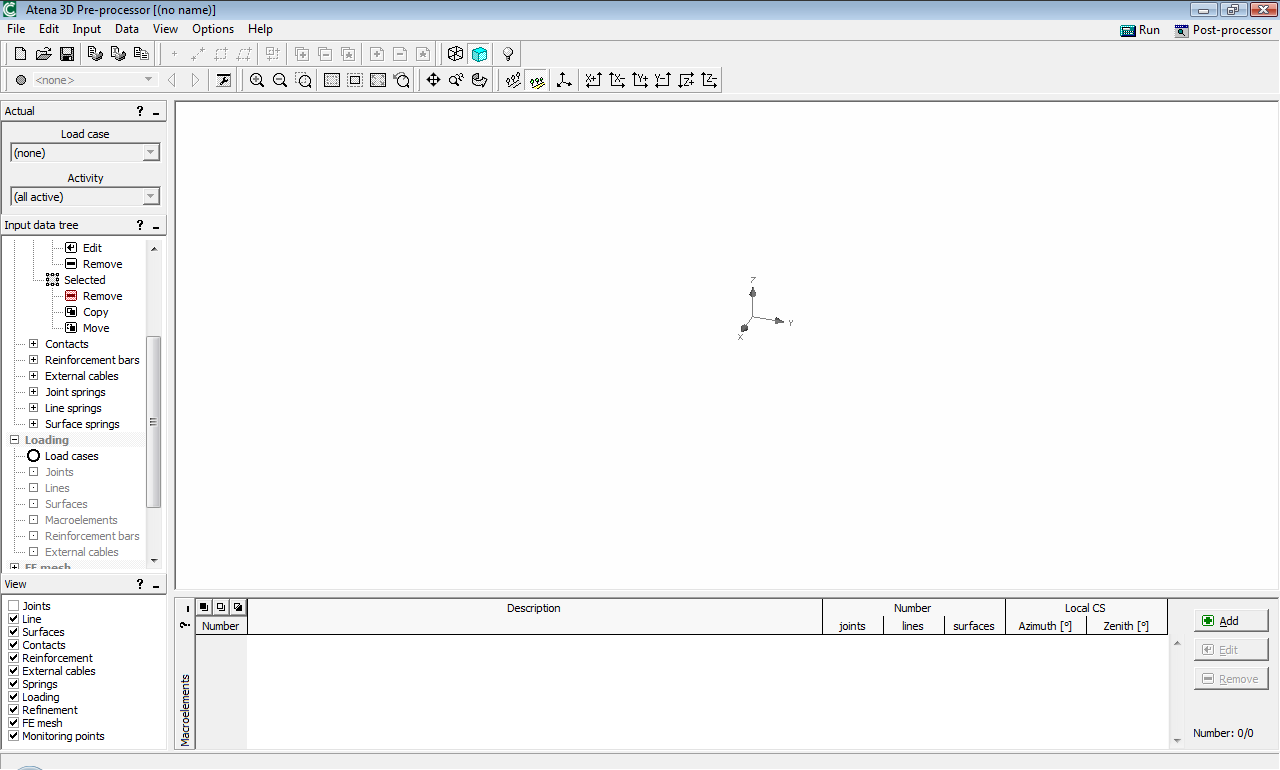

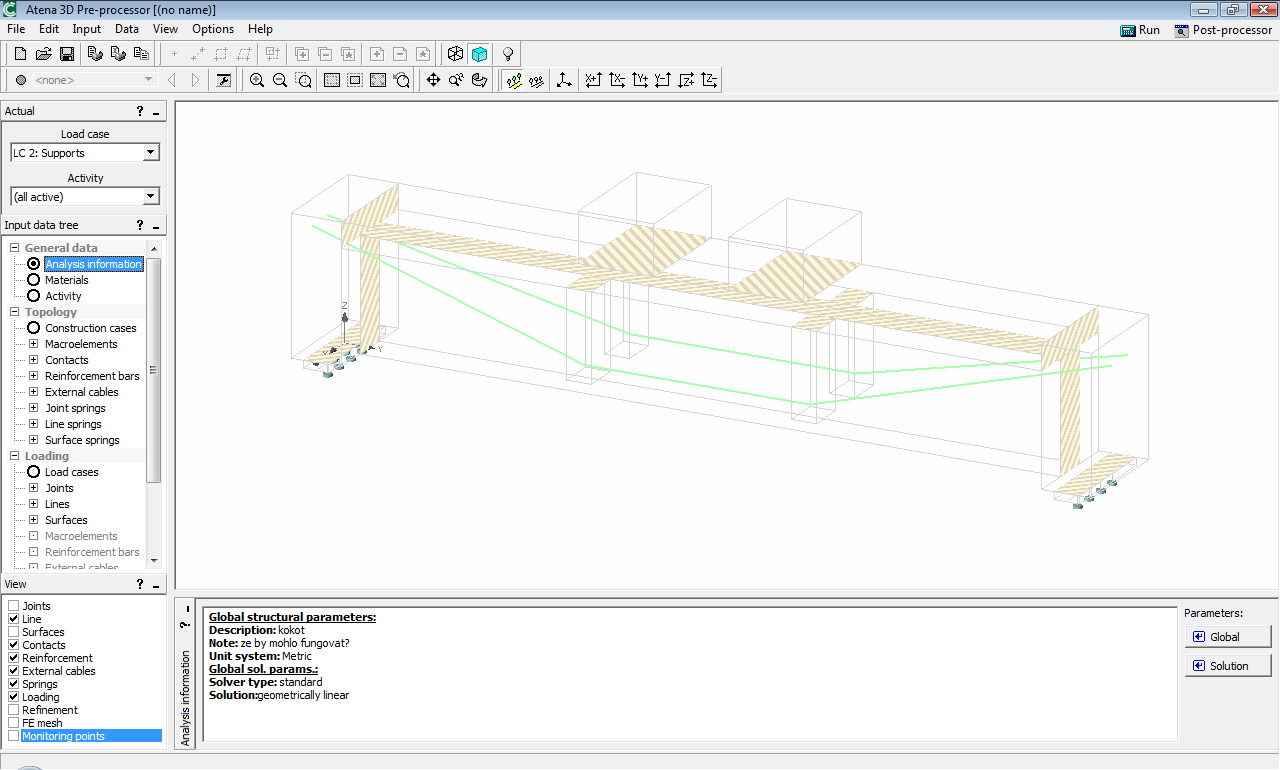

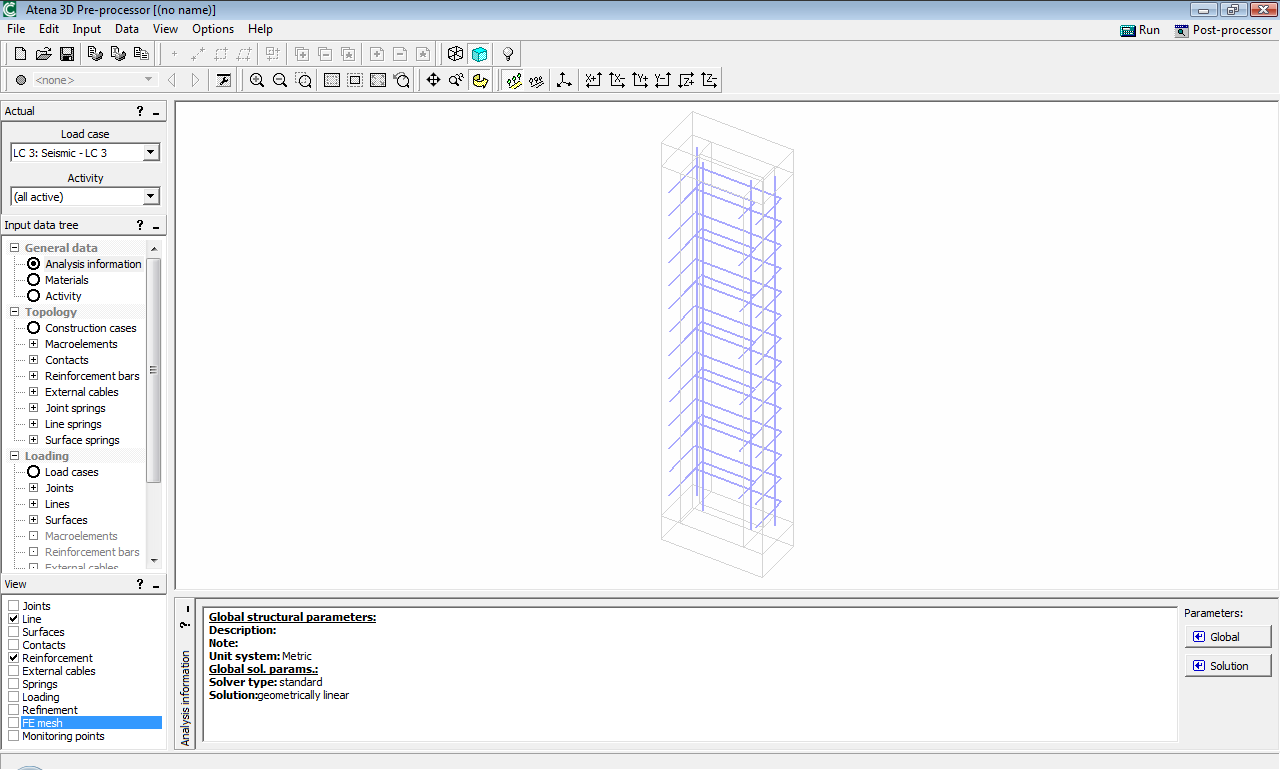

5.2 ATENA 3D GUI   √   √
5.4 AtenaWin GUI √ √ √ √
5.5 Mesh generator √ √ √ √

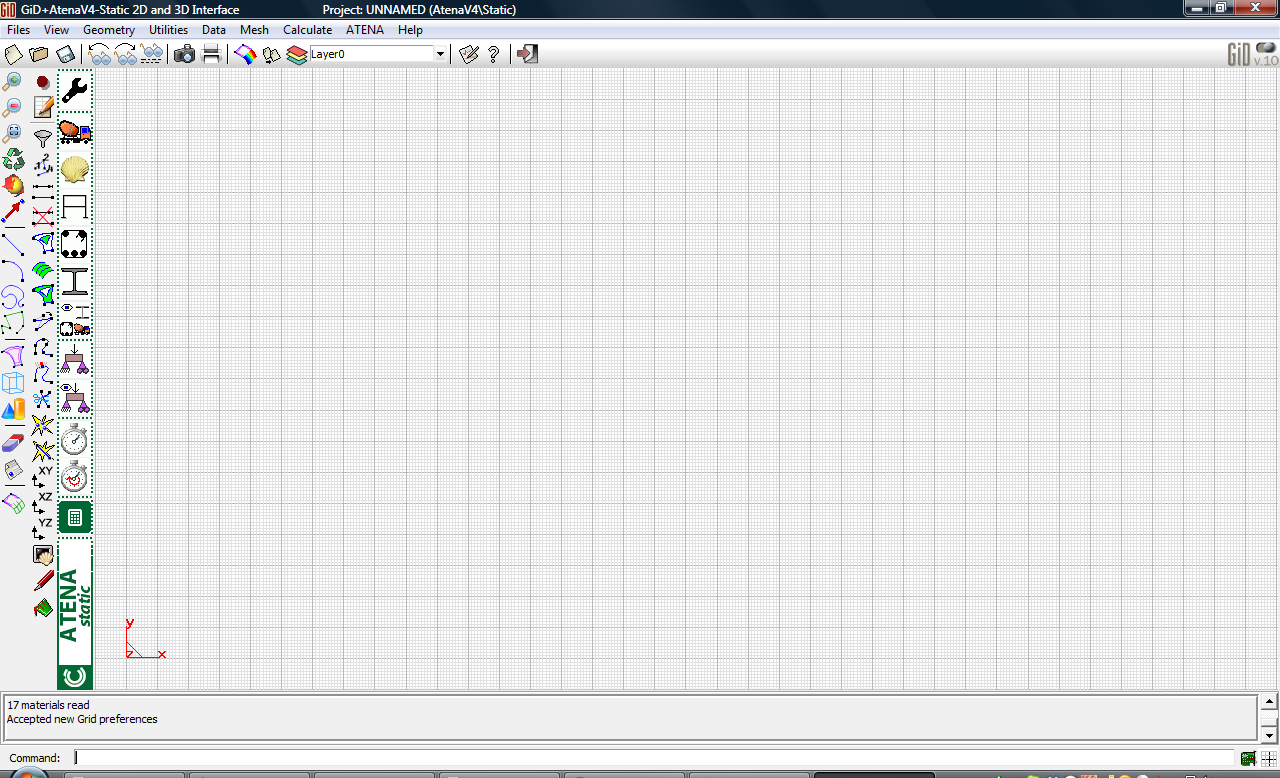

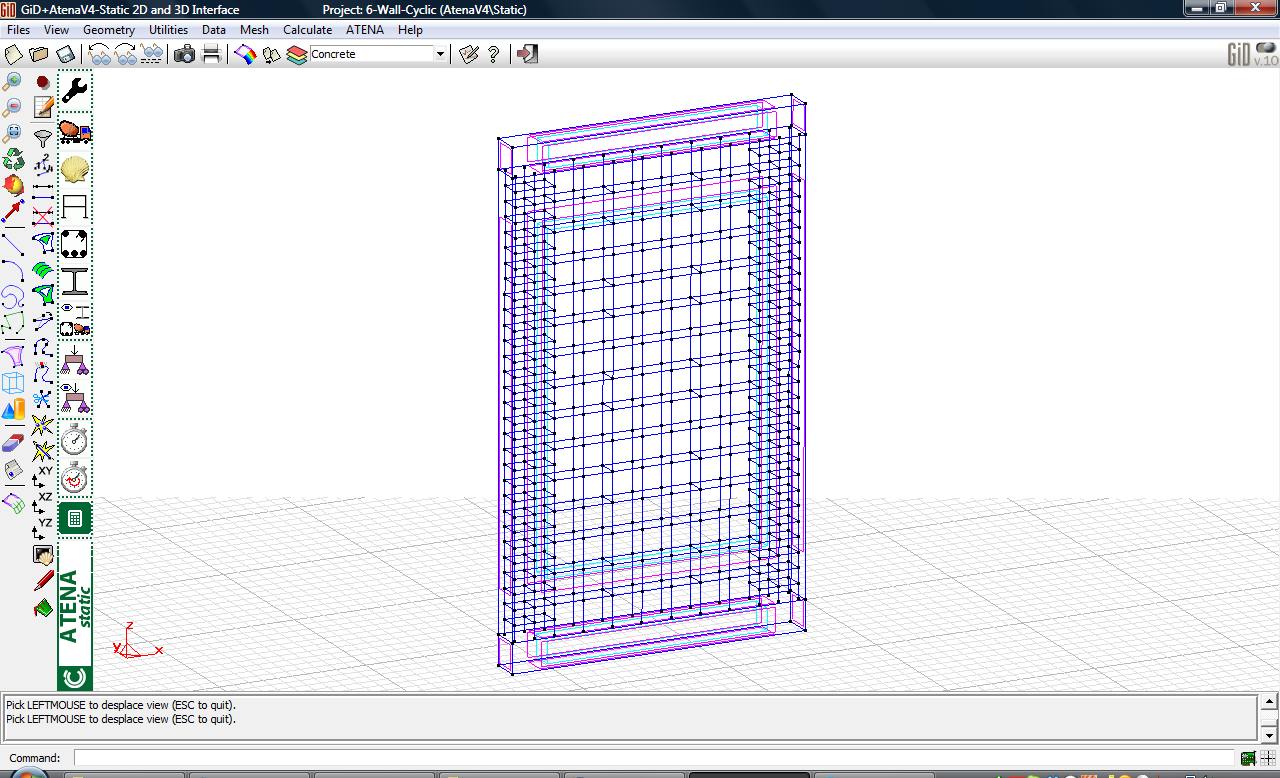

5.4 ATENA-GiD Interface scripts     √ √
5.5 GiD Pre/postprocessor     √ √


Restrições da versão-demo

  • ATENA2D
    • máximo de 100 elementos do tipo shell;
    • Não há armazenamento de dados.
  • ATENA3D
    • máximo de 300 elementos sólidos;
    • máximo de 50 elementos do tipo shell;
    • Não há armazenamento de dados;
    • Não há acesso aos resultados do carregamento;
    • Arquivos do tipo INP não são abertos.

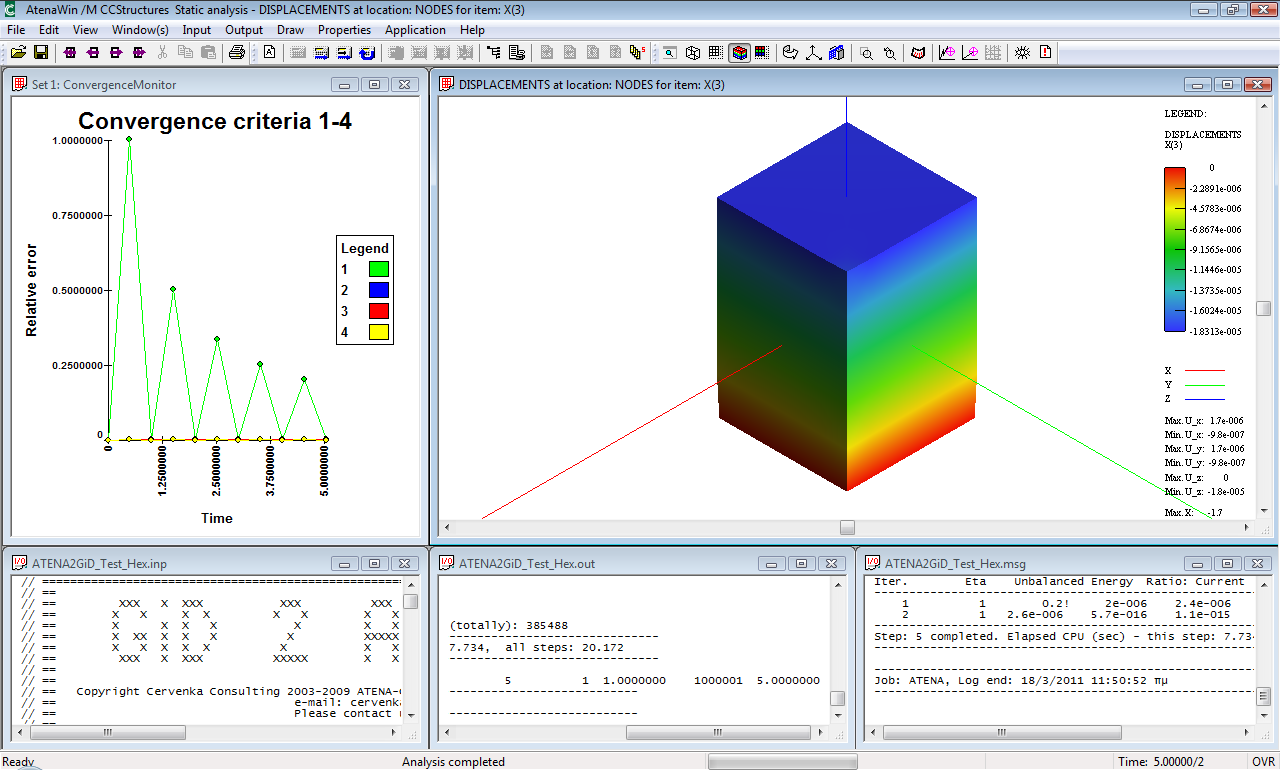

  • ATENAWin
    • Máximo de 300 elementos sólidos
